1、版辊尺寸输入错误或晃动过大，造成阴阳极短路烧坏阳极。

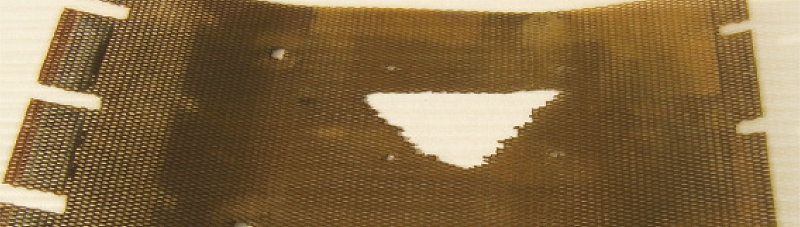

        现象描述：阴阳极短路，导致铂阳极局部烧坏，缺损。

        产生原因：在生产过程中，因规格输入错误或限位感应失灵；以及因镀件晃动幅度过大或生产过程中镀件掉入镀槽当中；都会导致阴阳极短路而烧坏铂金阳极。

        解决措施：a、减少操作失误；b、将损坏阳极更换至不常用的边缘位置；c、更换损坏的铂金阳极。

        2、直接在镀铬槽中去除多余的硫酸，使不导电的硫酸钡附着在阳极上造成阳极与镀铬溶液接触不良打火。

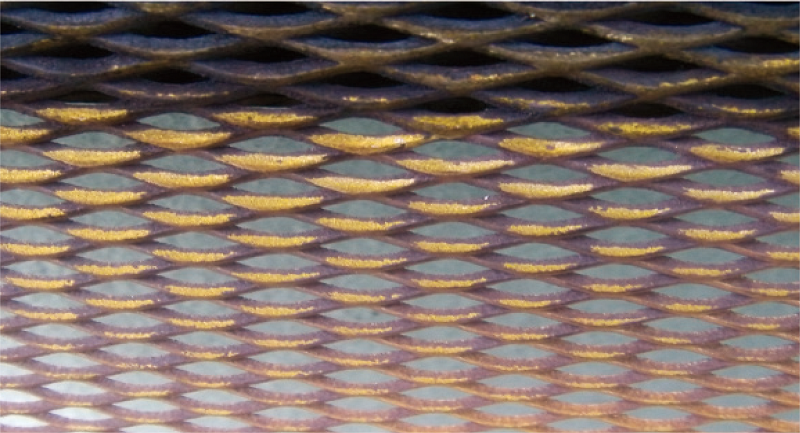

        现象描述：表面附着物造成铂阳极与溶液接触不良打火损坏阳极。

        产生原因：镀铬槽中硫酸含量高时，直接向镀铬槽中加碳酸钡去除多余的硫酸。生成的硫酸钡随溶液流动，沉积在铂金阳极表面。硫酸钡不导电，而电镀时阳极与溶液接触放电，沉积在阳极上的硫酸钡导致阳极与溶液接触不良打火，损坏铂金阳极。

        解决措施：a、严禁在镀槽当中直接加碳酸钡打硫酸。b、定期清理镀铬底槽中的固体杂质。
