1.  新 镀 铂 阳 极 不 光 亮 ， 颜 色 灰 暗

        镀 铂 阳 极 表 面 是 否 光 亮 ， 取 决 于 其 基 体 是 否 光 亮 。 镀 铂 阳 极 在 镀 铂 金 前 ， 其 基 体 钛 网 表 面 进 行 了 粗 化 处 理 ， 以 提 高 镀 铂 金 层 与 基 体 的 结 合 力 。 因 此 表 面 不 光 亮 不 会 影 响 镀 铂 阳 极 的 正 常 使 用 。

        2. 新镀铂阳极网眼大、厚度薄

        凡 网 眼 较 大 或 钛 网 较 薄 的 镀 铂 阳 极 ， 都 不 是 质 量 较 好 的 镀 铂 阳 极 。 因 为 较 大 的 网 眼 减 小 了 阳 极 的 表 面 积 ， 而 较 薄 的 钛 网 又 使 导 电 的 横 截 面 积 变 小 、 导 电 性 能 变 差 。 我 公 司 均 采 用 高 品 质 纯 钛 （ T i 1 ） 为 基 材 ， 钛 网 网 眼 密 实 ， 钛 网 厚 度 及 导 电 横 截 面 积 均 有 保 证 ， 确 保 镀 铂 阳 极 的 导 电 面 积 和 导 电 性 能 良 好 。

        3. 铂金钛网使用一段时间后，表面颜色发黑

        此为 正 常 现 象 ， 因 为 镀 铬 槽 中 会 有 铅 条 ， 铅 条 在 生 产 过 程 中 会 生 成 二 氧 化 铅 。 镀 铂 阳 极 表 面 会 附 着 二 氧 化 铅 或 杂 质 ， 因 此 表 面 发 黑 ， 但 不 影 响 正 常 使 用 。

        4. 电镀槽电压不稳定或升高

        镀 铂 阳 极 使 用 一 段 时 间 后 ， 镀 槽 电 压 不 稳 定 或 升 高 。 此 时 应 检 查 钛 栏 与 导 电 铜 排 接 触 是 否 良 好 ？ 导 电 铜 排 是 否 发 烫 ？ 若 铜 排 发 烫 说 明 钛 栏 与 铜 排 接 触 不 良 。 另 一 方 面 要 检 查 阴 极 接 触 是 否 良 好 ？ 阴 极 与 工 装 接 触 处 是 否 发 烫 严 重 ？ 若 发 烫 严 重 说 明 阴 极 接 触 不 良 ， 也 会 导 致 电 压 升 高 。

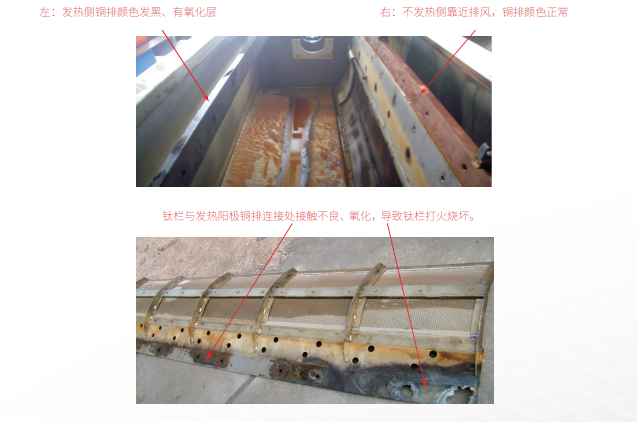

        5. 阳极铜排发烫或钛架打火

        电镀 时 要 经 常 检 查 阳 极 导 电 铜 排 是 否 发 烫 。 若 导 电 铜 排 发 烫 说 明 铜 排 与 钛 架 或 镀 铂 阳 极 之 间 产 生 了 接 触 不 良 现 象 ， 要 及 时 清 除 接 触 处 的 污 物 ， 确 保 导 电 良 好 。 若 不 及 时 清 理 ， 严 重 时 会 导 致 阳 极 铜 排 与 钛 架 打 火 而 烧 坏 钛 架 或 镀 铂 阳 极 。 阳 极 铜 排 在 镀 铬 槽 中 时 ， 因 镀 铬 时 铬 雾 逸 出 ， 往 往 会 腐 蚀 导 电 铜 排 ， 使 其 表 面 产 生 氧 化 层 而 导 致 导 电 不 良 。
